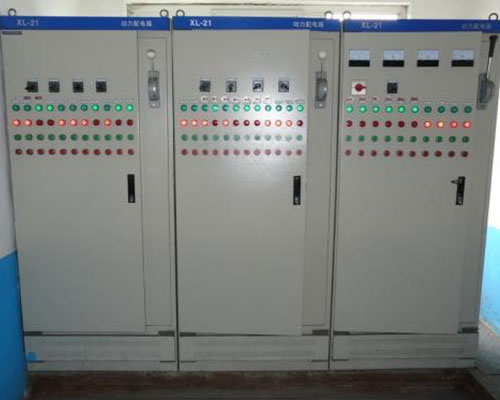

XL-21动力配电箱

　　XL-21低压动力配电柜箱系封闭式，外壳用钢板弯制而成，倒开关操作手柄装于箱前右柱上部，可以作为切换电源只用。配电箱前面装有一只电压表，指示汇流母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。本配电箱均采用国内自行设计的型材组件，具有结构紧凑，检修方便；线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还可以装设按触器和热继电器，箱前门可装操作按钮和指示灯。
